金属氧化物避雷器

第一：金属氧化物避雷器系列

1、产品简介

金属氧化物避雷器是限制过电压最先进的一种保护设备，是电力设备绝缘配合的基础。。它具有动作快、伏安特性平坦、残压低、冲击电流耐受能力强、性能稳定、寿命长、结构简单等优点，广泛应用于发电、输电、变电、配电系统，保护电气设备的绝缘免受过电压的侵害。

复合外套金属氧化物避雷器是有机绝缘材料和传统瓷套式金属氧化物避雷器技术优点的综合科研成果。它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗漏电起痕、耐热、耐寒、耐老化、防爆和良好的化学稳定性、憎水性、密封性。产品严格按照GB 11032等标准设计制造，处于国内同类产品领先水平。

2、正常使用条件

a.适应于户内、外；

b.环境温度：不低于－40℃，不高于＋40℃；

c.海拔高度不超过2600m；

d.电网频率不小于48Hz，不超过62Hz；

e.长期施加在避雷器端子间的工频电压应不超过避雷器持续运行电压；

f.地震烈度8度及以下地区；

g.最大风速不超过35m/s。

 异常运行条件，请在合同中注明。

3、型号说明

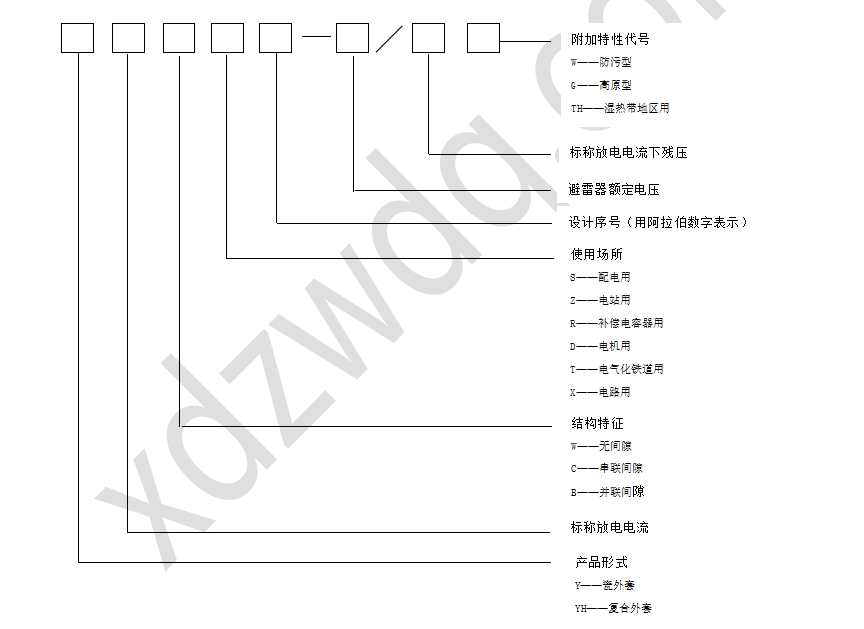

依据JB/T 8459-2011《避雷器产品型号编制方法》标准，金属氧化物避雷器产品型号说明如下：

4、主要技术参数

配电用无间隙金属氧化物避雷器技术参数

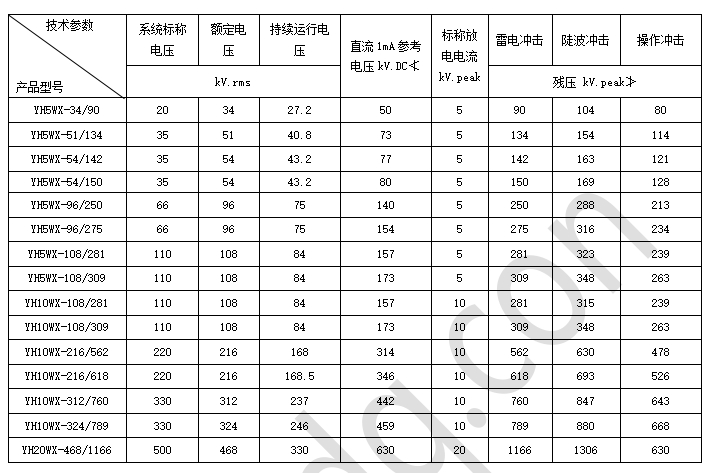

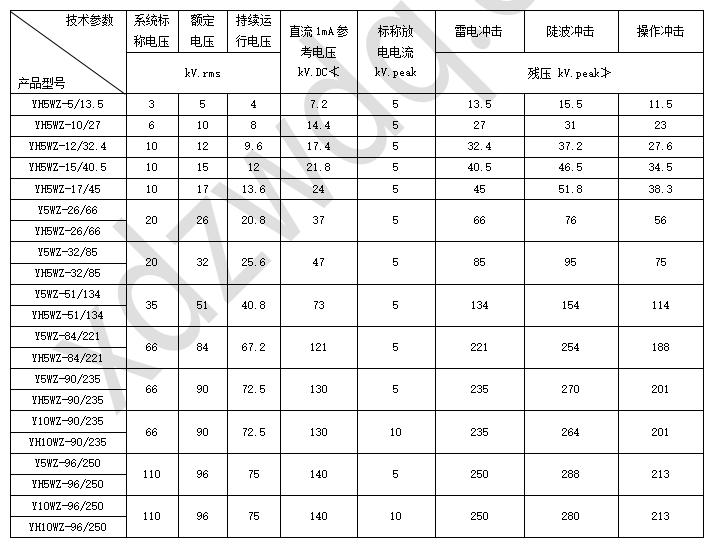

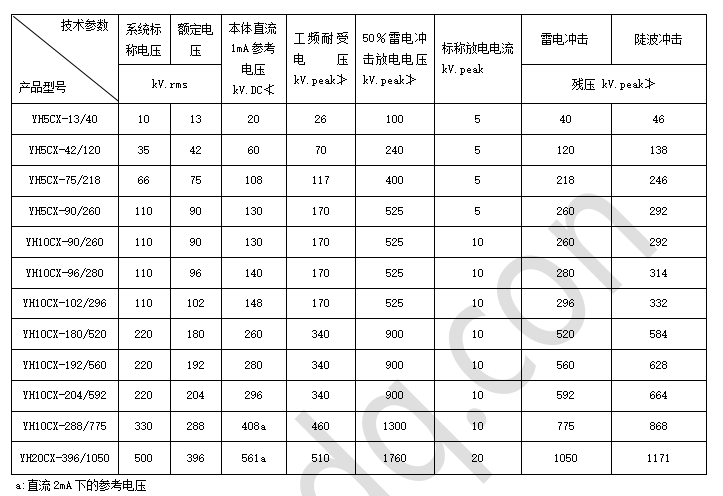

电站用无间隙金属氧化物避雷器技术参数（一）

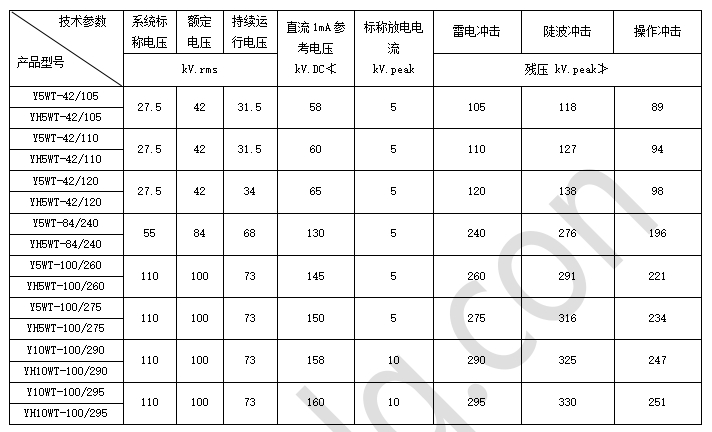

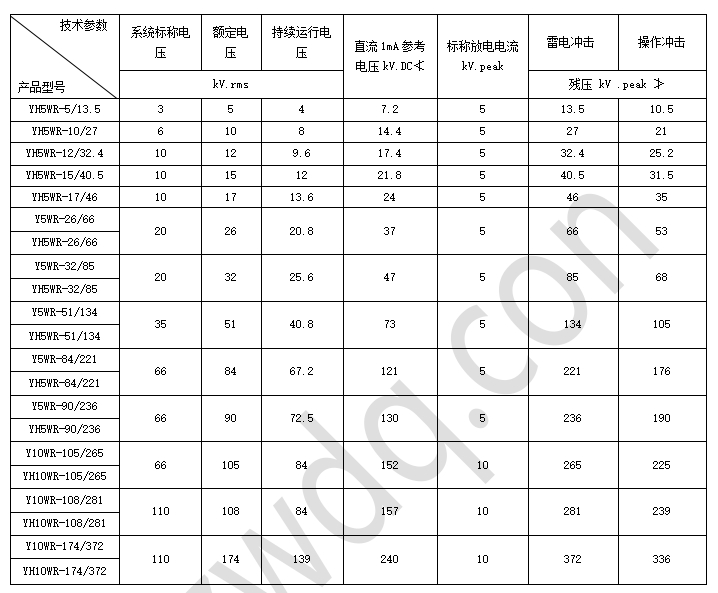

电站用无间隙金属氧化物避雷器技术参数（二）

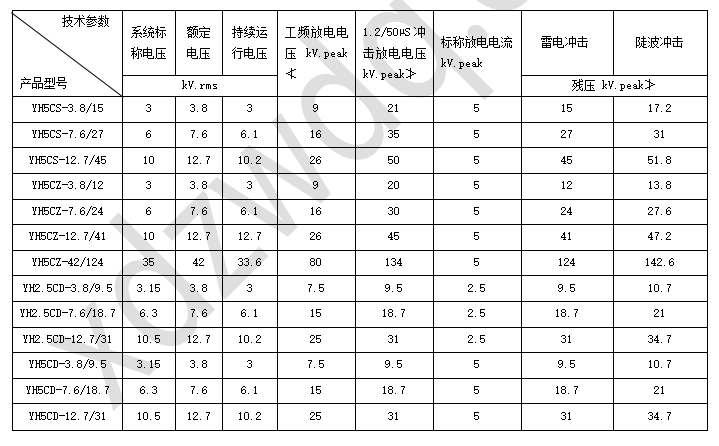

并联补偿电容器用无间隙金属氧化物避雷器技术参数

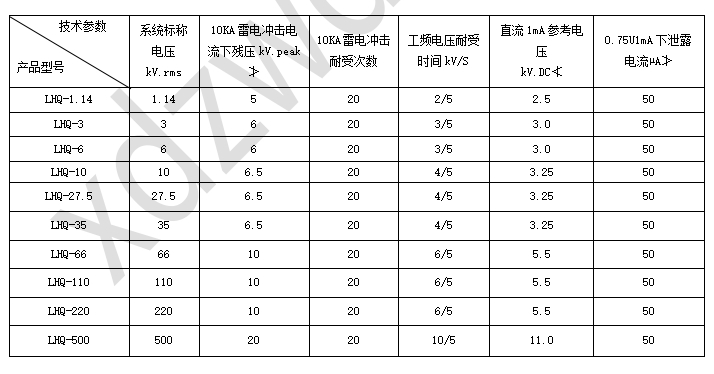

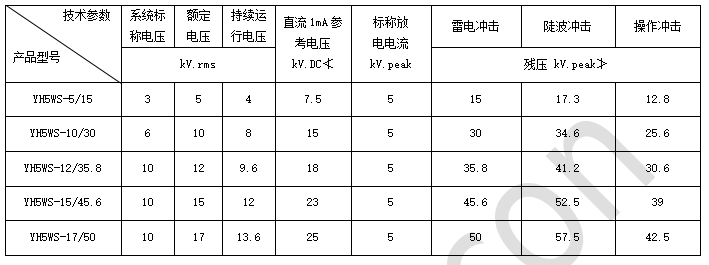

低压避雷器技术参数

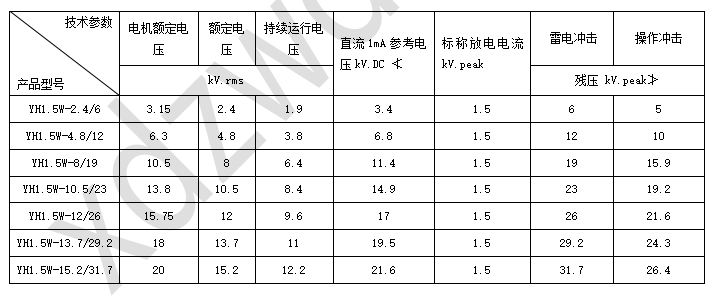

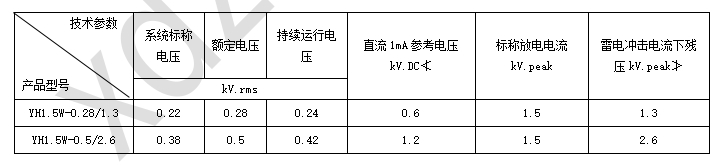

电机用无间隙金属氧化物避雷器技术参数

注：1、标称放电电流为2.5KA的避雷器用于电动机的保护；

       2、标称放电电流为5KA的避雷器用于发动机的保护。

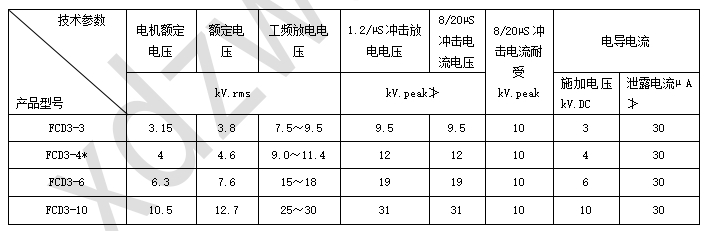

FCD3系列阀式磁吹防爆避雷器技术参数

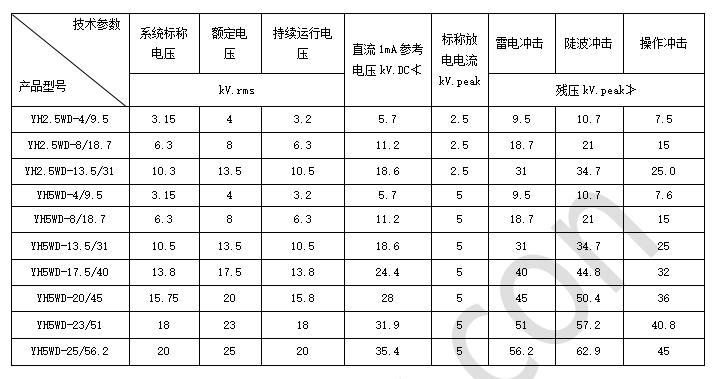

线路用复合外套无间隙金属氧化物避雷器技术参数

电缆护层保护器技术参数

电气化铁道用无间隙金属氧化物避雷器技术参数

电机中性点用无间隙氧化物避雷器技术参数

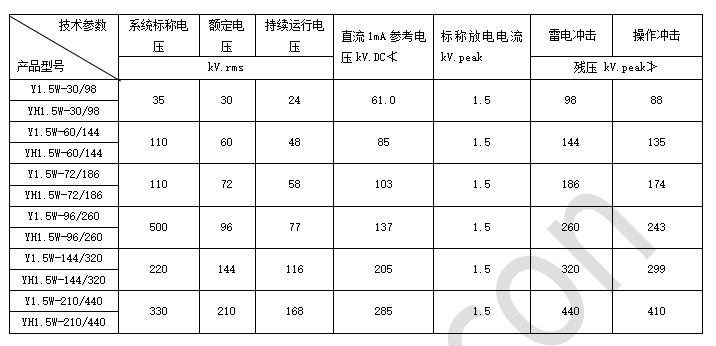

变压器中性点用无间隙金属氧化物避雷器技术参数

有串联间隙金属氧化物避雷器技术参数

注：1、标称放电电流为2.5KA的避雷器用于电动机的保护；

    2、标称放电电流为5KA的避雷器用于发动机的保护。

线路用复合外套有串联间隙金属氧化物避雷器技术参数

电机用带并联间隙金属氧化物避雷器技术参数

用户须知

1、订货时请按标准写清型号。如有特殊要求，请在订货合同中详细提出。

2、避雷器在投入运行前或使用一年后，应做预防性试验，项目如下：

2.1对YW系列、Y0.5B系列、YHW系列、YHO.5B系列产品：

A、直流1mA参考电压：在避雷器两端施加直流电压，待流过的电流稳定于1mA后，读出的电压数值不小于参数表中的规定值。

B、泄漏电流流量：在避雷器两端施加0.5倍直流1mA参考电压，流过避雷器的电流不大于50µA.。

C、产品不允许做工频放电电压试验和绝缘耐受实验。

2.2对YC系列、YHC系列、FCD3系列产品：

a、工频放电电压试验：在试验变压器原边上串联一块10A级以上的电流表。试验时应均匀的从零开始施加电压，观察电流表，当电流发生突变时，表明放电间隙放电，此刻的电压值为工频放电电压值。每次放电后，应在0.2S内切断工频电源。每两次试验时间间隔不小于10S,测量次数为3次。，每次所测的放电电压值应符合规定值。

b、直流泄漏电流试验：在避雷器两端施加直流电压，其值为系统标称电压，流过避雷器的电流不大于20µA。

c、产品不允许做绝缘耐受实验。

3、产品自发货之日起，两年内因质量问题而不能使用，我公司负责更换或修理。

第二：带脱离器金属氧化物避雷器

1. 产品介绍

带脱离器金属氧化物避雷器是脱离器与避雷器串联使用。避雷器损坏时其持续增大的工频故障电流，使脱离器内部产生电弧及热能，脱离器迅速动作，将避雷器退出运行。脱离器动作后，有明显的脱离标志，线路故障点很容易发现，这样使避雷器达到“免维护”的使用要求，提高了电力系统运行的稳定性和安全性。其正常运行条件与金属氧化物避雷器相同。

带脱离器金属氧化物避雷器仍可附带放电计数器或在线检测器，避雷器正常运行时，检测避雷器泄露电流的变化及记录动作次数。脱离器动作后，放电计数器或在线检测器连同避雷器同时退出运行。

2. 型号说明

带脱离器金属氧化物避雷器主要技术参数与前面介绍的金属氧化物避雷器相同，型号是在同规格的金属氧化物避雷器型号后面加上“TLB”这一附加特性代号。如35kv电站用带脱离器无间隙金属氧化物避雷器的型号为：YH5WZ-51/134TLB。

3.正常使用条件

a. 适用于户外、外；

b. 环境温度-40℃~+40℃；

c. 海拔高度不超过2600m；

d. 电源频率不小于48hz、不超过62hz；

e. 长期施加在避雷器段子见得工频电压因不超过避雷器的持续运行电压；

f. 地震烈度8度及以下地区；

g. 最大风速不超过35m/s。

h. 异常运行条件，请在合同中注明。

第三：跌落式金属氧化物避雷器

一、产品介绍

WDLB型跌落式金属氧化物避雷器适用于10KV及以下输变电系统。该产品是带脱离器金属氧化物避雷器和跌落式熔断器的巧妙结合，在避雷器损坏钱脱离器可靠动作，使避雷器迅速回转跌落，退出运行，避免系统单相接地，拖地标志明显。避雷器更换不需停电，方便电力线路的检修和维护。其正常运行条件与金属氧化物避雷器相同。

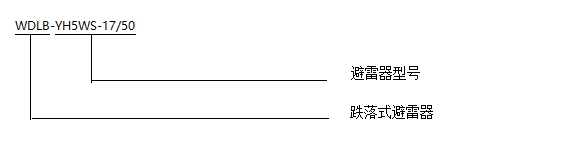

二、型号说明

三、主要技术参数

1、避雷器技术参数符合GB11032《交流无间隙金属氧化物避雷器》标准要求。

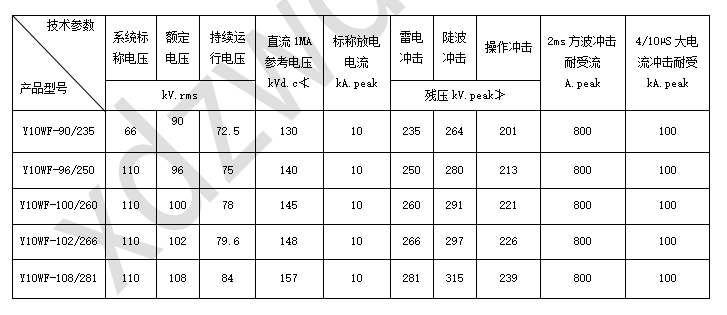

2、主要技术参数

四、用户须知

1、订货时按标准写清型号。特殊要求请在订货合同中提出。

2、安装时，应使避雷器与垂直线成15～30°夹角，对地距离不小于200mm。

3、更换时上、下调整触头（拉环），拉力在6～10kg以内，锁紧上、下螺母使其不易转动，锁紧时拉环应与转块保持平衡。

第四：GIS避雷器

一、外形结构及安装尺寸图

110KV系统用六氟化硫罐式无缝隙金属氧化物避雷器（简称GIS避雷器），用于110KV气体绝缘金属密封开关设备（简称GIS）保护其绝缘免受过电压的损坏。产品性能满足GB11032和IEC60099-4标准要求。产品结构合理，性能可靠，广泛应用于风电、光伏、石化、煤炭，冶金等各个行业。

二、主要特点

1. 电阻片非线性特性好、残压低，冲击电流耐受能力强，保护更可靠；

2. 运用有限元-解析法结合解法对电场强度进行计算，优化结构，屏蔽电场强度，改善了电场集中的状况，保护可靠，运行稳定；

3. 金属壳体屈服强度高，双密封结构，密封性能好，使用寿命长；

4. 可配置压力释放装置，避雷器故障能够及时泄压，安全可靠；

5. 在国家绝缘子避雷器质量监督检验中心通过全面的型式试验；

6. 顶出线、侧出线及下出线等出现方式，单相单罐、三项共罐等可供选择，安装方便；

7. 可配置WJCQ型无残留检测记录仪，对泄漏电流和动作进行实时监测、记录和查询，还可与上机位通过RS485接口进行数据通讯，实现远程监控，满足无人值守的要求。

三、正常使用条件

a. 适用于户内，外；

b. 环境温度-40℃～+40℃；

c. 电源频率不小于48HZ、不超过62HZ；

d. 长期施加在避雷器的端子间的工频电压应不超过避雷器的持续运行电压；

e. 地震烈度8度及以下地区；

f. 异常运行条件，请在合同中注明。

四、主要技术参数

五、用户须知

1.订货时请注明产品型号、是否配带计数器及压力释放装置；

2.未经许可，不得随意打开产品，以免破坏密封性能；

3.运输、储存及安装应垂直向上，运输过程中内部SF6气体应保持0.02～0.05MPA的微正压；

4.充气及气压监测回路未安装之前，严禁打开充放气截止阀；

5.特殊要求请在合同中提出。
