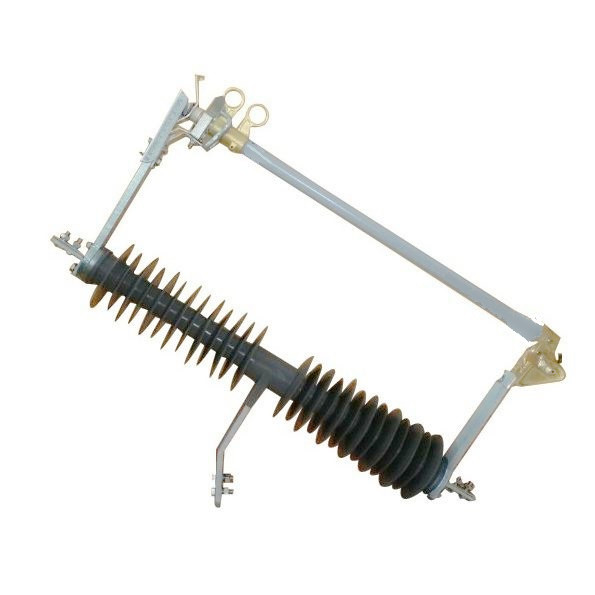

高压跌落式熔断器

1、产品简介

跌落式熔断器是72.5kV及以下配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于72.5kV及以下配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。它安装在72.5kV及以下配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全性。安装在配电变压器上，可以作为配电变压器的主保护，所以在72.5kV及以下配电线路和配电变压器中得到了普及。

跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。

2、主要特点：

（1）防风型设计，结构牢靠，能承受30m/s风速，避免经常自行脱落；

（2）产品采用瓷外套或硅橡胶材料作为绝缘体，中心材料采用玻璃丝绝缘引拔棒；

（3）开关触头采用钢制作、磷青铜材料、不锈钢材料组成；

（4）所有连接部分标准件采用不锈钢304材质标准件；

（5）开关动作部分是压铸铜件、玻纤丝缠绕管；

（6）熔管上动触头为双触头组合、下动触头为翻转触头设计方式；

（7）产品上静触头为双接触面，第一处为施压接触方式，第二处为卡和接触方式，下静触头为铜压铸触头；

（8）熔断器带有独特的夜间反光黄色标示、便于夜间故障点快速查找。
