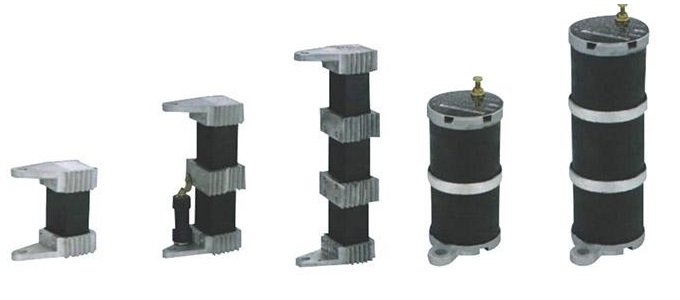

一次消谐器

1、产品简介

 一次消谐器，是安装在6-35kV电磁式电压互感器（简称压变）一次绕组Y₀结线中性点与地之间的非线性电阻器，起阻尼与限流的作用。

2、如何选择

 如果6-35kV发电站、变电站、开关柜所在电网中性点不接地，其母线上的Y₀接线的电磁式压变一次绕组，成为中性点不接地电网对地的唯一金属通道，因此电网相对地   电容的充电、放电途径必然通过压变一次绕组，这种慢变过程使压变铁芯深度饱和，因此在电网接地消失时，会在压变一次绕组中出现数安培幅值的涌流，将压变0.5A   高压熔丝熔断，您选用含电阻器的电阻值能有效抑制压变铁芯饱和所引起的铁磁谐振。

 一次型消谐器是安装在压变中性点与地之间，即压变的零序回路中，不影响接在压变二次相间的线电压测量和电能计量，只对接在压变零序回路中相对地电压的测量有   少许影响，而相电压是作为相对地绝缘的观察，这种少许影响一般也是能够接受的。

 一次消谐器设有瓷套，线性电阻体是以碳化硅为主要原料经高温氢气炉烧成，电阻体之间用铜材或压铸铝连接，体积小，容量大，机械强度高等优点。

6-35kV中性点非有效接地电网中的压变有二个相关问题需解决：

（1）压变的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电；

（2）电网中的弧光接地使压变频频烧毁。使用消谐器可有效地解决上述问题：消除或阻尼压变非线性励磁特性而引起的铁磁谐振过压，这种谐振过电压会导致系统相电  不稳定；能有效抑制间隙性弧光接地时流过压变绕组的过电流，防止压变的烧毁；限制系统单相接地消失时在压变一次绕组回路中产生的涌流，这种涌流会损坏压变或使压变熔丝熔断；当系统发生单相接地后可较长时间保护压变免受损坏。
