金属氧化物避雷器所用脱离器

1、用途

热爆式脱离器作为避雷器的特殊附件与避雷器串联使用，用于保护 6kV-10kV 各种配电避雷器和 35kV-220kV 线路型无间隙避雷器（包括保护电缆和电站型悬挂安装）的安全运行。其工作原理是当避雷器出现劣化现象，即将发生爆炸，危及电气设备及人身安全，进而发生接地短路造成开关跳闸停电事故时的及时动作，将该避雷器从输电系统中剔除。而当避雷器正常工作时，脱离器则不动作，处于导通状态。脱离器动作后，可为故障避雷器提供明显标识，便于迅速发现故障点，及时检修更换，使避雷器达到“免维护”的使用要求，提高了电力系统运行的稳定性和安全性。

2、使用范围

1、电源频率不小于 48Hz，不超过 62Hz。

2、海拔高度不超过 3000 米。

3、使用环境温度-40C～50°C。

4、适用于户外。

3、脱离器的定义

在避雷器故障时，使避雷器引线与系统断开，以排除系统持续故障，并给出故障避雷器的可见标志（隔断间隙）的一种装置叫做脱离器。没有切断故障电流的能力，故不一定能完全防止100%避雷器爆炸，只能说减少90%以上避雷器爆炸的危险。

脱离器在国外已经有使用十多年的历史，国内使用有近十年才开始运用和制造，并且出口；它与避雷器联合使用，充分发挥了氧化锌避雷器的优越性，因此它是避雷器不可缺少必需配套的元件。

4、脱离器的类型

一般脱离器分三种：

第一种是热熔式，当氧化锌避雷器出现故障时, 主要表现为流经阀片的电流增大,使阀片组呈发热状态, 由于阀片组为负温度系数发热引起等效电阻下降,又促使发热加剧形成恶性循环。这样避雷器的工作状态直接通过温度的形式传给脱离器，利用工频电流通过自身而发热, 当这一温度达到脱离器设计值时,使其低熔点合金熔化,脱离器动作使避雷器与接地线脱离,将故障避雷器切出运行,并且给巡视人员一个明显的信号,为实现氧化避雷"状态检修"提供了切实可行的技术措施。

第二种是热爆式，当氧化锌避雷器出现故障时, 主要表现为流经阀片的电流增大,利用工频电流通过自身而产生电弧, 而引燃爆炸物,使其插入螺栓爆脱,脱离器动作使避雷器与接地线脱离,将故障避雷器切出运行,并且给巡视人员一个明显的信号,为实现氧化避雷"状态检修"提供了切实可行的技术措施。

第三种是复合式，是综合热熔式和热爆式二种脱离器原理而制成的脱离器，外壳采用硅橡胶保护，在发生作用时，有效避免对其它设备的二次损伤。

脱离器的结构：

热熔式脱离器，当低熔点合金熔化后，在脱离弹簧弹力作用下，脱离器插入端与脱离器外壳分离，达到远离电源目的。

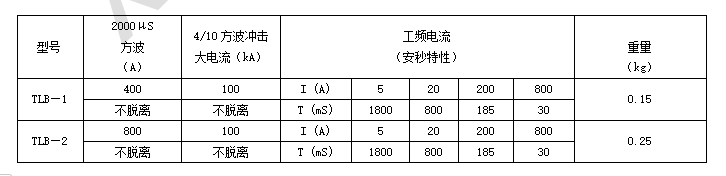

脱离器的特性参数：

脱离器在雷冲击电流通过时不动作，而通过工频电流时会迅速熔断脱离电源。

5、脱离器的优点

1、电流范围广，结合我国电网自身的特点，既可在大的工频故障电流（＞50A）下脱离，也能在小的故障电流（50mA）下脱离。
2、脱离速度快可与断路器的重合闸功能相配合，不仅适用各种电压等级及各种类型的避雷器，也适用于不同的接地系统（中性点接地和不接地系统）。
3、耐冲击能力强在2ms方波及4/10μs大电流冲击下均不动作。
4、未爆脱前机械强度高，密封性能好TLB-5型可与35KV以下避雷器配套，TLB-6型可与35～220kV避雷器配套使用。
5、便于安装和更换螺纹式外置接口，与避雷器串接可靠方便，脱离器一但动作更换极为方便。脱离器价格便宜，更换方便，带来安全可靠运行。

6、脱离器的选择

一般的选择方法按：小接地短路电流系统选用TLB—1型脱离器；

大接地短路电流系统选用TLB—2型脱离器。

7、安装说明

1、10kV及以下电压等级避雷器采用拖架安装。即避雷器通过托架固定在原避雷器安装位置上，将脱离器装于避雷器下端接线端子上，用软铜线将脱离器杆塔接地点相连，以保证避雷器本体分离后有足够的绝缘距离。

2、35kV～220kV 线路型无间隙避雷器（包括保护电缆和电站型悬挂安装，脱离器直接安装在避雷器下端子上，连接线采用¢10 的硬铝线。根据电压等级不同长度选为 300mm～900mm 不等（自备），与高压线连接，可有效防止因脱离器离位后，连接线摇摆，产生新故障隐患。

3、35～110kV 电站型避雷器（座式安装)，脱离器通过线夹与高压导线连接，脱离器与避雷器通过编织软铜线相连接。

4、脱离器的上螺孔和下端子尺寸可根据避雷器接线端子尺寸有关。

8、脱离器的使用注意事项

脱离器的接地端一定要采用铜多股软导线，其截面积大于10㎜²。

脱离器使用于输电线路避雷器必须连接于导线（电源端）。

脱离器与避雷器安装不应在同一轴线上。

脱离器的安装应使得脱离器能自由动作并形成足够的空气间隙，以使故障损坏的避雷器与系统能可靠隔离，从而确保不影响系统的正常运行。
