1、产品简介
在我国3-35kV系统中存在如下几种过电压：断路器动作工程中产生的操作过电压、电容元件和非电性电感在一定条件下产生的谐振过电压、雷击时产生的大气过电压和单相接地时产生的弧光过电压等。目前尚无针对这些过电压的完整的保护方案，从而会发生电缆放炮、电动机缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因，除了与系统中安装的过电压保护装置的性能有关外，系统本身的复杂性对过电压装置的选择有着重要影响。对于不同的系统，选择过电压保护时需要考虑系统输配电线路的类型，输配电线路的网络结构，负载的性质和系统的接地方式等。

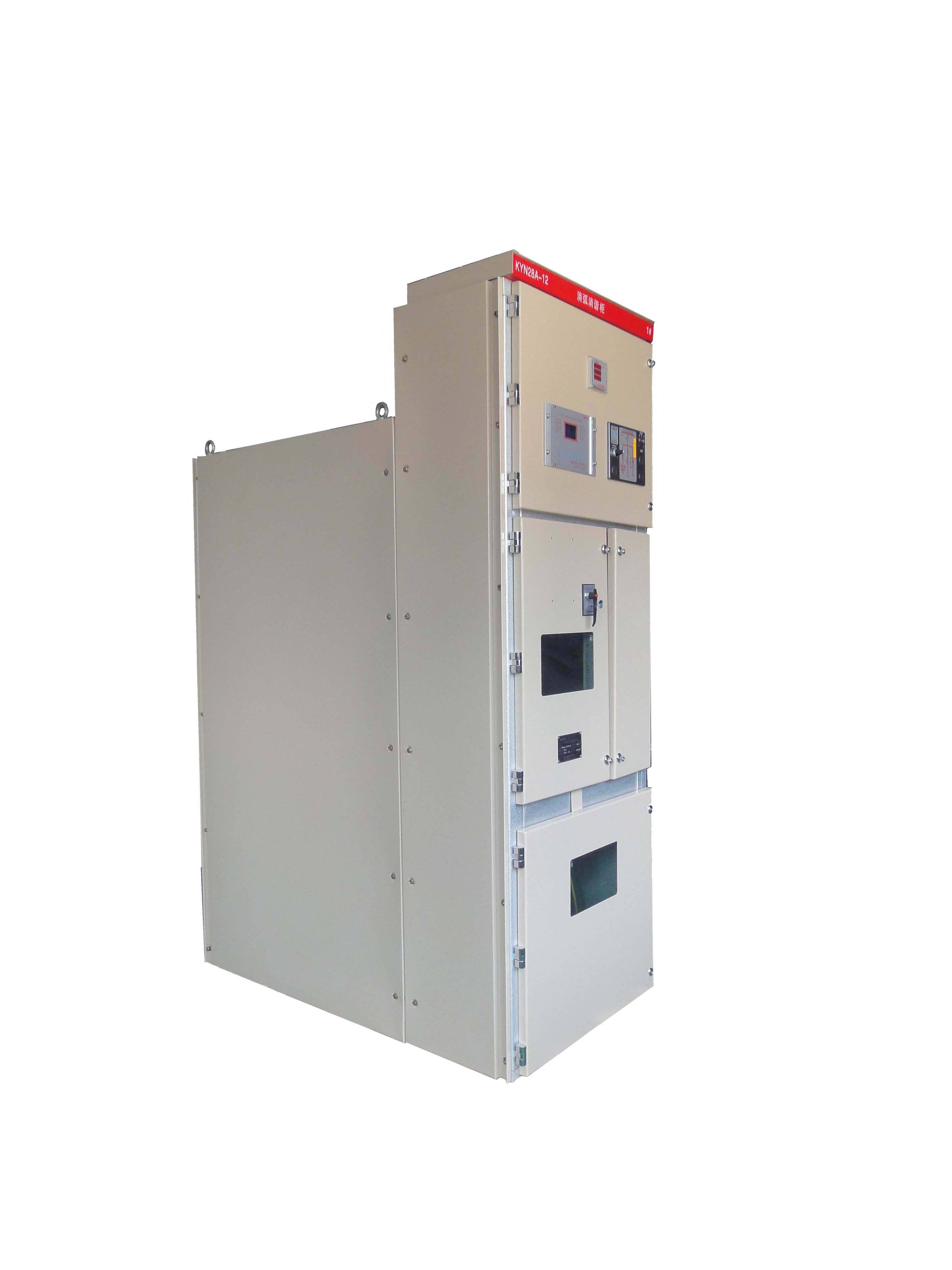

针对如此复杂的系统，难以孤立的使用某种或者某几种过电压保护产品来全面抑制各种类型的系统过电压，如避雷器、组合式过电压保护器、消弧线圈及各种原理的消弧装置以及PT消协器等。尽管在这些系统中装设各种过电压保护产品，但因产品保护特性不能很好的匹配，而无法彻底有效地抑制系统过电压，同一系统中装设不同厂家的过电压保护器产品更是如此。针对目前中低压系统过电压防治的现状，我公司研制生产了配电ZW-GBD，该装置可弥补系统中过电压保护元件及装置的不足，提升了系统的过电压保护水平。
2、适用范围
系统过电压综合保护装置适用于3-35kV电力系统中，用来对电网中出现的各种过电压进行限制，可提高电网运行的安全性和供电的可靠性。该装置可取代电压互感器和专用阻容过电压保护柜。
3、工作原理及基本功能
ZW-GBD阻容过电压保护装置内采用我公司最新研制的专用元件：智能综合阻容过电压保护器，能够有效平缓过电压的上升前沿并削平电压尘峰，并能耐受过电压产生的超大能量，该专用元件与本公司生产的阻容过电压保护器及消弧柜的保护特性相匹配，可以全面消除系统过电压保护的死区。在正常运行时，柜内智能微机装置实时不间断的检测PT提供的电压信号，一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象，智能微机装置利用DSO高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时；确地对系统各种状态进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。当系统出现谐振，PT及过电压综合保护装置智能微机装置根据系统谐振的不同频率实现快速动作，输山目应得开关量接点，用于报警，并快速实现液晶显示。具有RS485接口，配有标准的Modbus通讯规约，与用户微机监控系统实现数据远距离通讯和数据传送。
