智能监控计数器

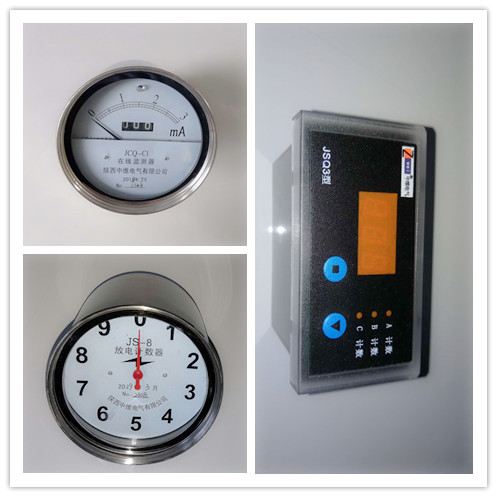

1、JS、JCQ

JS、JCQ系列放电计数器可用来记录避雷器的动作次数，JCQ在线监测器（以下简称监测器）除具有计数器的功能外，还具有监测避雷器泄漏电流的变化，以及报知（必要时）的功能，两者具有以下共同特点。

（1）重量轻、体积小，安装使用方便

（2）显示清晰明显，结构轻巧，外形美观，密封可靠

（3）灵敏度高，准确可靠

（4）通流容量大，适用电压等级范围广

（5）产品整体残压低，对避雷器的性能影响小

（6）外表面采用了有效的防腐蚀处理方法，大大提高了产品的耐腐蚀性能

（7）配套使用产品：金属氧化物避雷器

2、ZW-JSQ1

ZW-JSQ1型放电计数器是由取样单元和电磁计数单元组成，串联在过电压保护器接地端与地之间，用来记录整台过电压保护器的动作次数，产品的安装不适用于有严重污秽和有剧烈震动的地方。产品采用特制非线性电阻内部取样，也可以外部取样，在小电流毫安级区域内呈高阻值，动作电流小，可外接毫安表测试保护器的泄露电流，其灵敏度高，计数准确可靠，显示清晰明显，结构小，安装使用方便等优点。配套使用产品：三相组合式避雷器（过电压保护区）整台配套。

3、ZW-JSQ3

ZW-JSQ3过电压放电计数器是对过电压保护器每相工作状态进行实时及累计计数的装置，通过本产品可以详细监视过电压保护器及所保护线路的状况，预知事故前异常情况，达到分析异常动作原因，预防事故发生的作用。

特点：

      1、 采集：ZW-JSQ3过电压放电计数器采用自行设计的高速率数据处理单元，抗干扰能力强，软件数字滤波，可以实时准确记录过电压保护器三相之间动作次数，分相累计。

      2 、显示：ZW-JSQ3过电压放电计数器采用STN点阵式液晶显示。

      3 、结构： ZW-JSQ3过电压放电计数器为两分体结构，通过RJ45接口用网线连接, 可根据现场需要任意拆分为本体安装或者柜门安装。

4、ZW-JSQ8

ZW-JSQ8智能型避雷器故障检测报警仪是针对避雷器在使用过程中，监测避雷器动作次数、泄漏电流和过电压类型并可将数据存储、远传的监测传送设备。适用于10kV以上避雷器和过电压保护设备。

（1）传统的避雷器监测器，多采用MOA电阻阀片电压采样，电磁计数器计数，感应线圈测量泄漏电流的方法。精度低、抗干扰能力差、反应灵敏度低、没有数据记录功能、无法实现无线传输。

（2）本智能型避雷器故障检测报警仪通过电流采样，利用单片机中央控制单元模块，将测量、监视、存储、分析计算和无线传输技术结合于一身。采用电流取样的方式提高取样的精度和稳定性，采用电子数据处理技术和中央处理器统一管理提高设备的反应灵敏度和数据处理能力，解决了数据存储问题并预留数据传输端口可进行有线数据后台传输，整合无线传输技术是设备具有了无线数据传输能力。

（3）设备本身具备两种电源供电模式：一种是自备锂电池供电（可使用5年以上），一种是外接电源供电；取样模块可单个或三个与主机配合使用，使设备可适用于不同工作环境和要求。智能型避雷器故障检测报警仪主要由两部分组成，采样模块和本机主体。

采样模块由小型自绕式穿心电流互感器和数模转换模块组成，与测量主体隔离，提高测量精度和反应灵敏度。通过数模转换模块将数据传给中央处理器，通过中央处理器对数据进行处理分析，将结果储存并显示，通过R485或无线传输给后台。无线传输技术利用现在流行的4G通讯技术来实现无线传输功能、通过手机及掌上电脑查看。供电模式采用锂电池供电和开关电源模块外引电源供电，两路电源之间增加隔离电路，使两路电源互不干扰、互相独立，当外接电源接入时，系统自动默认开关电源模块供电，当外接电源未接入或失电时，锂电源自动接入工作。

（4）主要使用场所：无人值守配电站、远离居住区配电设备、现场不易查看地区、风力发电线路设备、光伏发电设备、严重污秽恶劣环境区域等。
