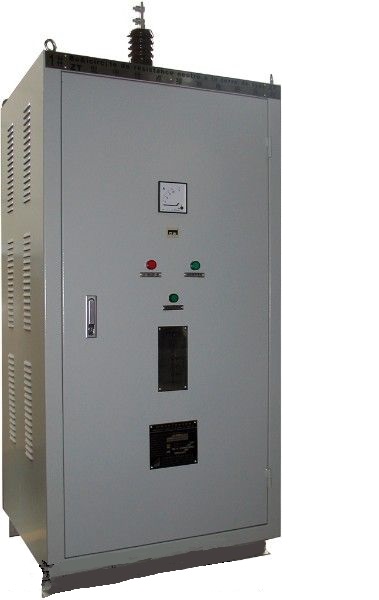

ZW-JZG 型接地电阻柜

产品用途

在6-35kV交流电网中，特别是以电缆供电的网络采用电阻接地日益广泛。但是在变压器绕组为“△”接法，电网中性点需要接地时，必须加装接地变压器，然后在接地变压器中性点与地之间装设电阻器。

ZW-JZG型接地电阻柜就是我公司针对以上系统的要求开发的包括接地变压器在内的成套电气设备，它安装于发电厂厂用电系统、变电所供电系统、工矿企业配电系统中，实现这些电网采用中性点经电阻接地的系统运行方式。

产品特点

1 针对性强，保护到位

ZW-JZG型接地电阻柜适用于变压器绕组为“△”接法，中性点采用小电阻或中电阻接地的场合。此时，电网出现单项接地故障时需立即跳闸切除故障线路。ZW-JZG型接地电阻柜安装于变压器低压侧或母线上。当电网出现单相接地时，接地电阻向接地点提供附加阻性电流，使接地电流呈阻容性质，从而保证了产生的过电压不超过2.6倍的相电压。

2 结构紧凑，便于安装

ZW-JZG型接地电阻柜将零散的Z型接地变压器、电阻器、电流互感器、测量仪表、接地保护输出端子等电器设备组合在一个封闭的金属柜内，并可选配隔离开关、避雷器，成套供货，安全可靠性高，布置清晰整齐，便于安装调试及操作维护。

3 选材考究，充分保证产品质量

ZW-JZG型接地电阻柜内的接地变压器为环氧树脂浇注或缠绕式干式变压器，其一次绕组为“ZN”形接线。电阻起器采用特种非金属材料制成，热容量大，体积小，工作时间长，阻值范围大，能满足各种使用场合的需要。

4 监测功能齐全，并提供模拟量输出

ZW-JZG型接地电阻柜配置了专用避雷器，还可配备电流互感器和动作记录仪，正常时可监视中性点不平衡电流，单相接地故障时，可记录动作次数。且可给保护和监控提供模拟量输出。
